3D Druck

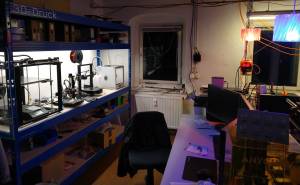

Herzlich willkommen im 3D-Druck-Bereich des Sternenlabor. Hier geht es um die Erschaffung von dreidimensionalen Objekten in Additiven verfahren mit Hilfe von Maschinen. Bei den Objekten kann es sich um Ersatzteile, Spielzeuge, Prototypen, Gehäuse oder auch dekorative Gegenstäne handeln. Mit 3D-Druck ist fast jede Form möglich. Da verschiedene Drucker und Marerialen Vor- und Nachteile haben, sich in der Bedienung unterscheiden und für unterschiedliche Zwecke geeignet sind, soll hier alles notwendige dokumentiert werden.

Bei Fragen, Anregungen oder Problemen wende dich bitte an die Bereichsleiter Fynn und Felix.

Vor allem für deine eigene Sicherheit sind die folgenden Punkte auf jeden Fall zu beachten ;) :

• 3D-Ducker sind oft Maschinen mit sehr heißen und beweglichen Bauteilen die ihrer Programmierung folgen ohne Rücksicht auf die Umgebung. Sie werden dir keine Gliedmaßen abreißen, können aber für Verbrennungen und Quetschungen sorgen.
• Die Geräte werden mit 230V Netzspannung betrieben wodurch bei Beschädigung die Gefahr von Stromschlag und Brand entstehen kann.
• Im 3D-Druck-Bereich könnten Chemikalien verwendet werden die giftig, entflammbar, ätzend und stark reizend sein können. Die Hinweise der Hersteller dieser Substanzen solltest du auf jeden Fall beachten und entsprechende Schutzvorkehrungen treffen ( Handschuhe, Atemschutz, Abstand, ausrteichender Arbeitsbereich, lüften, etc. )
• Die fertigen Drucke sind zwar in der Regel ungiftig, die Druckmaterialien und die bei der Verarbeitung entstehenden Ausdünstungen aber nicht unbedingt. Daher bitte nicht inhalieren und für ausreichend Belüftung sorgen.

Zur Bewahrung des Friedens, der Ordnung und Sauberkeit und Funktionsfähigkeit der 3D-Drucker und sonstigen Geräte halten sich alle Nutzer an die folgenden Umgangsformen:

• Vor Benutzung der Drucker solltest du wissen was du tust
• sofern du noch nie eine Einweisung bekommen hast, wende dich bitte an die Bereichsleitung oder zumindest einen Nutzer der weiß was er tut
• Mache dich mit dem Wichtigsten vertraut:
  • Grundlagen zu Druckverfahren, Begrifflichkeiten und Grenzen
  • Unsere Drucker ( Unsere Prusa MK4S sind sehr einsteigerfreundlich und selbsterklärend, da findet sich fast immer jemand mit Druckerfahrung )
  • Materialien
  • Slicer
  • Modelle
• Dinge ändern sich gelegentlich, daher solltest du regelmäßig hier vorbeischauen und dein Wissen auffrischen
• Stelle deine Fragen

• Hinterlasse die Geräte möglichst so wie du die vorgefunden hast… oder besser! ;)
• Werkzeuge dürfen nur für den vorgesehenen Zweck zu verwendet und müssen nach Benutzung an den vorgesehenen Platz zurückgeführt werden
• macht dein Projekt eine Veränderung an einem der Drucker nötig (z.B. Druckdüse mit anderem Durchmesser) sprich das bitte mit uns ab
  • wir haben unterschiedliche Systeme im Einsatz und es muss auf verschiedene Punkte geachtet werden
  • eine gewisse Erfahrung und Fingerspitzengefühl sind nötig
  • ggf. sind weitere Maßnahmen wie Anpassung der Einstellungen oder eine Kalibrierung nötig.
• Achte darauf die richtige Druckplatte zu verwenden
  • bei MK4S und Core One können diese einfach getauscht werden
  • bei Prusa Mini und MK3.5 muss zusätzlich im Menü die richtige Druckplatte ausgewählt werden, sonst droht Fehldruck oder Schaden an der Druckplatte
  • welche Platte die richtige ist, ist abhängig vom Filamenttyp
• Sonstige Veränderungen an den Maschinen und der nötigen Infrastruktur sind zu vermieden
  • bitte keine Kabel umstecken
  • keine USB-Sticks von den Druckern abziehen
  • kein rumspielen an den Einstellungen
• sollte doch etwas schief gehen: Fällt dir ein Defekt auf oder passiert dir ein „Hoppalla“ → Sag Bescheid, das spart allen anderen die Fehlersuche

• Beschrifte dein privates Druckmaterial gut Sichtbar mit deinem Namen auf der Rolle/Flasche und, falls vorhanden, auf der Verpackung
• Nicht mit Namen beschriftetes Druckmaterial gehört dem Bereich und darf verwendet werden.
• Möchtest du ein mit Namen versehenes Filament oder Resin verwenden, wende dich an den Eigentümer und benutze im Zweifelsfall eine Alternative
• Deinen Verbrauch an bereichseigenem Material solltest du kompensieren (mit Filament, Getränken, Spenden, …), nur so können wir für Nachschub sorgen
• Filamentenden sind, nach dem entfernen aus den Drucker und VOR dem Ablegen, durch fixieren an der Rolle vor dem verfitzen zu schützen (Ende durch die vorgesehenen Löcher in der Rolle führen oder mit Clipsen befestigen)
• Die meisten Druckmaterialien hygroskopisch sind, also Wasser aus der Luft ziehen, bitte die entladenen Spulen möglichst in verschließbare Tüten verpacken und wieder in die vorgesehenen und beschrifteten Boxen für angebrochene Filamente unter dem blauen Regal sortieren (gern auch herumliegende). Von Links nach rechts ist die Reihenfolge:
  • PLA Standard
  • PLA Effekt ( silk, rainbow, muklticolor, Glitter, etc )
  • PETG
  • Sonstiges
• persönliche Schutzausrüstung wie FFP2-Maske, Handschuhe oder Schutzbrillen, sind für den Notfall vorhanden, idealerweise bringst du im Bedarfsfall deine eigene mit.
• Isopropanol und Reinigungstücher werden vom Bereich gestellt.

• solltest du ein Gerät längere Zeit blockieren wollen, ist es gern gesehen vorher in die Runde zu fragen oder rechtzeitig eine Ankündigung zu machen.
• As always: be excellent to each other!

1. 3d-Datei des zu druckenden Objektes haben, erstellen oder herunterladen (idealerweise als *.STL-Datei)
2. gewünschten Drucker auswählen und vorbereiten (am Anfang ist der Prusa MK4S ideal)
   1. ggf. alte Drucke und Druckreste entfernen
   2. Druckplatte reinigen oder wenn nötig wechseln
   3. Ahhand der Eigenschaften und gewünschten Farbe ein passendes Material auswählen und in den Drucker laden oder füllen
3. bevorzugte Slicer-Software öffnen (nicht jede Software geht für jeden Drucker)
4. 3D-Datei öffnen (importieren) und Objekt im Druckbereich positionieren
5. den richtigen Drucker im Slicer auswählen
6. für Druckmaterial geeignetes Profil in der Slicingsoftware wählen
7. Einstellungen wie Schichthöhe, Wandstärke, Füllmuster, Stützmaterial, … anpassen
8. slicen: erzeugt die speziefischen Befehle für Bewegungen oder Belichtungsbereiche und speichert diese in einer Datei
9. Datei an den Drucker übermitteln (je nach Gerät bevorzugt über Netzwerk, falls es nicht anders geht über Speicherkarte oder USB-Stick)
10. Druck starten
11. fertigen Druck lösen
12. Druckobjekt ggf. nachbearbeiten (je nach Drucktechnik und Material)
