Montageanleitung Pro Basic/Vario Serie

Herstellerseite mit Anleitungen

CNC-Grundlagen-Tutorial: Teil 1, Teil 2, Teil 3 und der zugehörige Artikel

Pin 1 Spindel für SE / 4XD ist Pin 1 „Achse läuft“ bzw bereit Signal
Pin 2 Richtung Motor X
Pin 3 Takt Motor X
Pin 4 Richtung Motor Y
Pin 5 Takt Motor Y
Pin 6 Richtung Motor Z
Pin 7 Takt Motor Z
Pin 8 Richtung Motor 4
Pin 9 Takt Motor 4
Pin 10 Ref Z
Pin 11 Notaus
Pin 12 Ref Y
Pin 13 Ref X
Pin 14 Kühlung / Spindel
Pin 15 Taster
Pin 16 n/a
Pin 17 n/a
Pin 18-25 Masse

Steckerbelegung an Steuerung MechaPlus 2007 - 2019

Max. Verfahrwege:

X: 495 mm Y: 1000 mm Z: 87 mm

2 Steuerungen stehen zur Verfügung, WinPC-NC und EstlCAM.

WinPC-NC nutzt die Profilverwaltung. Für die meisten Arbeiten reicht das Profil „Allgemein“ aus. Für spezielle Anwendungen bitte ein Neues Profil anlegen in dem dann die Parameter geändert werden können. Die Parameter auch nochmal extra sichern mit der „sichern als…“ Funktion.

Auf Nachfrage stehen für das CAM-Modul in Fusion360 auch 2 Maschinen zur Auswahl:
1× mit WinPC-NC Postprozessor
1× mit EstlCAM Postprozessor

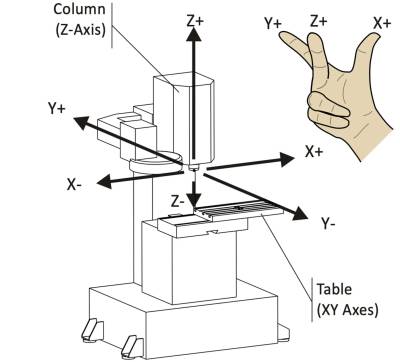

Eine einfache Möglichkeit, das kartesische Koordinatensystem in Relation zu Ihrer CNC-Maschine zu verstehen, ist, die Rechte Hand Regel zu nutzen. Halten Sie Ihre Handfläche hoch, mit dem Daumen und dem Zeigefinger nach außen gerichtet und Ihrem Mittelfinger nach oben gerichtet. Platzieren SIe Ihre Hand vor Ihrer CNC-Maschine, ausgerichtet nach der Spindel der Maschine und Sie werden sehen, wie sich die Achsen perfekt ausrichten.

• der Mittelfinger ist die Z-Achse
• der Zeigefinger ist die Y-Achse
• der Daumen ist die X-Achse

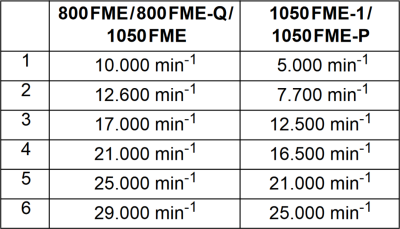

Spindel AMB (ehem. Kress)
„AMB Fräsmotor 1050 FME-1 230V (für Standard Spannzangen)“

Leistungsstarker Universalmotor mit 1050 Watt – extrem robust und optimiert für vielseitigste Einsatzmöglichkeiten: Zur Aufnahme in z.B.: Oberfräsen, Fräsvorrichtungen, Bohrständer, Anwendungen mit biegsamen Wellen… Insbesondere geeignet für den Einsatz auf Portalfräsen bzw. CNC-Routern. jeder Art sowie Sonderanwendungen. Schlanke, gewichtsoptimierte Bauform für optimale Handhabung Edelstahl-Motorflansch mit Doppellagerung für höhere Fräskräfte - Aufnahme Ø 43 mm, sog. „Eurobund“. Problemloser Fräserwechsel – einfach und schnell durch Spindelarretierung Vollwellenregelelektronik sorgt für gleiche Drehzahl auch bei harten Fräsarbeiten. Drehzahlvorwahl und Sanftanlauf sind bei AMB selbstverständlich. Motor ist schutzisoliert und bietet maximale Sicherheit gegen äußere Einflüsse. Elektronischer Thermo-Überlastschutz schützt vor Überhitzung. Elektronik ist durch einen kompletten Verguss perfekt gegen Staub und äußere Einflüsse geschützt für längere Lebenszeit – im Vergleich hierzu arbeiten andere Anbieter häufig mit ungeschützter Elektronik. Original Kohlebürsten Made in Germany – mit integrierter Abschaltung. Damit wird verhindert, dass der Kollektor bei abgenutzter Kohle Schaden nimmt. Zusätzliche Silikonkissen zwischen Kohle und Anpressfeder sorgen für lange Standzeiten durch Vibrationsdämpfung. Die Spannzangen-Aufnahme entspricht der Original-Aufnahme von eh. Kress für Standard-Spannzangen – kompatibel zu nahezu allen Anbietern. Leichtgewicht mit nur 1,7 kg. Außergewöhnlich schlanke Bauform für geringstmöglichen Platzbedarf beim Einbau und ergonomisch angenehmer Handhabung beim freien Einsatz z.B. als Geradschleifer o.a. Schnellwechsel-Netzkabel direkt am Gerät wechselbar und in Längen bis zu 7,5 Meter erhältlich. Das original Kress-Netzkabelmodul ist technisch unerreicht und macht den Gerätewechsel direkt an der Maschine möglich. Die Stromversorgung muss nicht an der Quelle (Steckdose) gewechselt werden.

Originalbetriebsanleitung Fräs- und Schleifmotor

Beschreibung

Techn. Daten

Ersatzteile

Tipps & Tricks

Datenblatt

Merkblatt Spannzangen (Sorotec)

Merkblatt Spannzangenwechsel (Sorotec)

Verbesserungsvorschläge rund um die CNC-Maschine:

• stabiles Untergestell
• Untergestell mit größerer Standfläche
• Fächer und Schubladen für Fräser und Spannmittel
• stabile Umhausung mit Türen und Fenstern (Polycarbonat)
• fester Platz für PSA (Schutzbrille, Gehörschutz, …)
• Absaugvorrichtung (Let´s Bastel Vorlage mod.)
  • vll. gleich mehrere für Tellerschleifer, Hobel…
  • vll. integriert in Untergestell mit Festverrohrung

Verbesserungsvorschläge an der CNC-Maschine:

• Energieketten (Kabelführung)
• Handrad
• Induktive Referenzschalter (Endschalter)
• größerer Arbeitsbereich
• Linearführungen an allen Achsen
• Kugelumlaufspindeln an allen Achsen
• direkter Antrieb mittels Kupplungen
• Spindel mit Drehzahlsteuerung
• Spindel mit höherer Drehzahl (>25000 U/min)
• Spindel mit Werkzeugwechsler
• Spindel mit Wasserkühlung
• Werkzeugmagazin
• 3D-Taster
• Arbeitstisch mit T-Nuten (alt. C-Profil)
